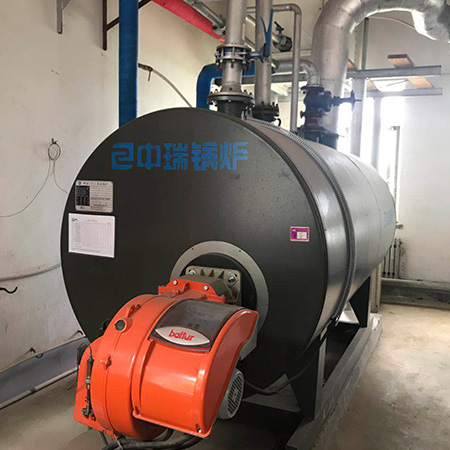

CWNS0.7-85/65-YQ-低氮燃气热水锅炉

CWNS0.7-85/65-YQ-低氮燃气热水锅炉

中瑞卧式低氮常压热水锅炉采用FGR烟气外循环技术,实现NOx小于30mg/m³烟气排放。符合国家限定的标准。

产品特点 :

  • 高效节能
  • 高安全可靠性
  • 安装维修方便
  • 利于环保
免费获取报价

全国服务热线 : 13382706301

产品特性

1.CWNS型系列常压卧式燃油(气)热水锅炉是卧式内燃湿背式锅壳锅炉。其主要结构由锅壳、炉胆、转烟室、烟管等组成。适用天然气、城市煤气、轻油、重油等气体、液体燃料。
2
. 锅炉的设计、生产制造、监督检验均严格按《热水锅炉安全监察规程》及其相关标准制造,确保锅炉长期安全稳定工作
3.
本体为锅壳式全湿背顺流三回程烟火管结构,火焰在大燃烧室内微正压燃烧,燃烧热负荷低,有害物质NOx排放量少。通过先进的整机测试台多次测试验证,使锅炉在各种负荷下运行都能得到良好的热工性能、合格的烟气排放指标,属于低碳环保产品
4.
内胆为波纹胆(或直炉胆),火箱为非对称偏心结构,对流段插有扰流子,增加受热面积。
5
. 前后烟箱采用特殊的保温绝热材料,耐高温、导热系数低、抗急冷急热能能力好,大大延长了烟箱的使用寿命。烟箱下部设有冷凝水排放口,减少冷凝水对受压部件的腐蚀。
6.
排烟口可配置冷凝换热器(可选配),冷凝烟气中的水蒸汽吸收凝结潜热,从而提高锅炉的热效率。
7. 锅炉本体与大气接通,配置膨胀水箱,常压下运行,无不安全隐患。
8. 采用先进触摸控制器,数码检控系统,具有定时控制,工作纪录、检漏报警功能,并可增设厂家定时锁。
9. 锅炉运行实现全自动控制,对出口水温自动调节,锅炉自动点火程序启动,配有多种报警联锁保护装置,确保锅炉高效、安全、可靠运行。

10. 优良的造型设计,彩钢板外壳包装,结构紧凑,外形美观,整体快装出厂,运输安装方便。

技术参数

分项

项目

描述

锅炉本体材料及有关技术参数

品牌/型号/产地

中瑞锅炉/CWNS0.7-85/65-YQ扬州

锅炉型式

卧式

锅炉结构


炉胆型式

湿背式三回程

额定发热量

0.7 MW/H

工作压力

常压

额定热效率

91

额定出水温度

85

额定回水温度

65

锅炉满水容量

1050kg

锅炉运输重量

2000kg

外形尺寸

2670*1220*1585

炉体材料:


锅筒

Q235B

管板

Q235B

炉体焊接方式:


筒体

全对焊,埋弧自动焊

加热管法兰与炉胆

全对焊,埋弧自动焊

保温材料

高密度镜面反射玻璃棉

保温层厚度

100mm

外皮材料

 镀铝锌彩涂板

进水出口径

DN100

烟囱口径

260mm

排污阀

DN40

底座形式

纵向梁式结构

燃烧器技术参数

品牌与产地

利雅路

型号

Rl100

燃料

天然气柴油

燃料耗量

72Nm³/h  60kg‘

燃气压力

5-10Kpa

电磁阀口径

DN40

控制方式

滑动二级火

电源

380v 50hz

控制系统技术参数

控制系统

Y1

显示屏

中文液晶显示

主控制芯片

μPSD3200

控制柜型式

讲台式斜面控制柜

燃烧器控制

循环泵控制

温度控制

运行参数显示

具有

设备状态显示

具有

负荷自动调节

主要运行参数存贮

紧急停炉功能

保护功能:

缺水保护,过热保护,超温保护

超温报警

具有

超温保护

具有

电气保护

漏电保护

温度传感器:


品牌与产地

德国贺力氏

型号

型号:PT100

产品应用

可为宾馆、学校、浴室和其他企事业单位提供采暖、生活用水。
